Månedens stjerne materiale - HyMu 80 Permalloy blød magnetlegering

Leveringsstatus



I dag vil vi dykke ned i markedet og gennemgå tidligere kundeordrer for at udforske alle oplysningerne om HyMu 80 (permalloy), en høj-blød magnetisk legering.



Inden for præcisionselektronik, rumfart og høj-instrumentfremstilling bestemmer materialernes magnetiske egenskaber ofte følsomheden og stabiliteten af ​​kernekomponenter. HyMu 80 legering, en klassisk nikkel-jern-molybdæn blød magnetisk legering, bevarer en uerstattelig position på grund af dens ekstremt høje initiale permeabilitet og ekstremt lave koercitivitet.



Dernæst vil jeg dele nogle begrænsede erfaringer med HyMu 80 legering, i håb om at hjælpe flere brugere, der ønsker at lære om og købe HyMu 80 legering.



Multi-navngivning og branchestandarder



Som vi forstår det, har HyMu 80 adskillige-kendte "identiteter" inden for branchen med varierende materialenavnekonventioner på tværs af forskellige lande. For eksempel hører den til Permalloy-familien og omtales på grund af sit cirka 80 % nikkelindhold ofte som Permalloy 80. Med hensyn til specifik betegnelse svarer den til materialet angivet af MAG7904 og den amerikanske militærstandard MIL N-14411C Comp.1. Desuden er den kinesiske indenlandske materialebetegnelse 1J85 meget ens i sammensætning og ydeevne og bruges ofte som reference for indenlandske alternativer.



Hvad angår standarder, følger HyMu 80-legeringen primært ASTM A753-78 (American Society for Testing and Materials) og ASTM F15 blandt andre standarder. Disse standarder specificerer klare krav til materialets magnetiske egenskaber, kemiske sammensætning og varmebehandlingsprocesser.

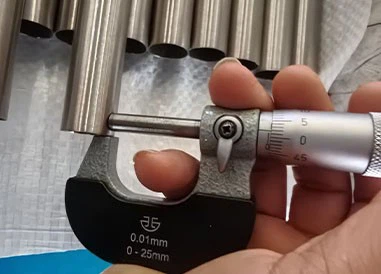

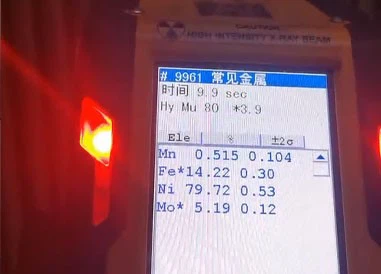

Kundeordrer





Materialerstatningsproduktløsninger



Med teknologiske fremskridt og omkostningsovervejelser er der dukket nogle materielle alternativer op på markedet, såsom 1J85 og permalloy 1J79.



Procesfejl og indkøbsovervejelser



På trods af dens fremragende ydeevne giver materialeegenskaberne i HyMu 80 også visse forarbejdningsudfordringer. Feedback fra Lork Groups interne og markedsindkøb og tekniske personale indikerer, at følgende punkter kræver særlig opmærksomhed:



Varmebehandlingsfølsomhed: De magnetiske egenskaber af HyMu 80 er meget afhængige af den endelige varmebehandlingsproces. Det skal udglødes i en længere periode ved 1000 grader -1200 grader i en ren brint eller højvakuum atmosfære for at lindre stress og optimere kornorientering. Forkert varmebehandling vil reducere dets magnetiske permeabilitet betydeligt, selv til det punkt, at det er ringere end almindeligt siliciumstål. Derfor er produktionstabet for denne type materiale højt, udbyttegraden er lav, og materialeprisen er 4-9 gange højere end for almindelige magnetiske materialer.



Urenhedsfølsomhed: Materialet er ekstremt følsomt over for urenheder som kul, svovl og fosfor. Selv spormængder af urenheder kan øge koercitiviteten betydeligt og forringe magnetiske egenskaber. Derfor er vakuumsmeltning en grundlæggende forudsætning for at sikre materialets renhed. Så vidt vi ved, er der kun 5-10 fabrikker i Kina med det nødvendige udstyr og procedurer til vakuumsmeltning.



Arbejdshærdning: Ved koldbearbejdning (såsom koldtrækning i rør) hærder materialet hurtigt, hvilket ikke kun øger bearbejdningen, men også beskadiger dets magnetiske egenskaber. Derfor skal brugerne angive, om de skal købe HyMu 80-legering i "udglødet tilstand" eller "hård tilstand".
